廊坊移動干擾測試報告

測試人員：張培源（廊坊移動）、褚春發（代維公司）、萬繼東（北京二十一世紀科技發展有限公司）等人。

測試背景：根據移動公司后臺軟件監控統計結果，在燕郊夏威夷花園二期附近存在明顯的GSM和LTE干擾信號

使用儀表：IDA2干擾定向分析儀

1、測試時間：2015年5月19號。

測試地點：燕郊夏威夷花園二期院內

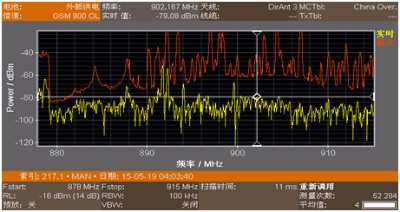

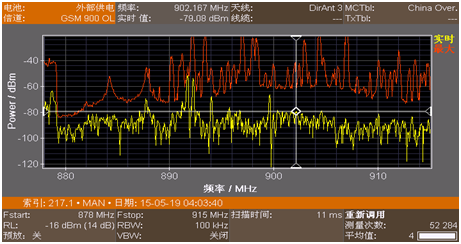

在燕郊夏威夷花園二期大門口，打開IDA2干擾分析儀，設置成GSM頻段，轉動定向天線進行掃描測試，沒有發現異常信號。沿著小區內道路行進，到達第二棟樓時頻段內本底噪聲開始抬升，懷疑此處有非法放大器存在，沿該樓查找并將定向天線抬高傾斜度指向高層，發現全頻段信號變化明顯，見下圖。

圖1

緩慢轉動定向天線觀測頻譜變化情況，發現該樓二單元中間樓層信號最強，初步確認干擾源位置。經觀測，發現該樓二單元中間樓層排水管上懸掛一白色板狀物，應是天線，見圖2.

圖2

隨后我們沿著小區道路繼續查找其他干擾信號，到達第五棟樓時，儀表本底噪聲又開始抬升，我們攜帶IDA2干擾分析儀轉到該樓后面時發現信號明顯變弱，判斷干擾源應該在該樓前面，我們快速步行到該樓前面，在兩棟樓之間道路上轉動定向天線查找強信號，發現前面樓信號更為強烈。使用定向方法確認干擾源位置見圖4.

圖 3

圖４

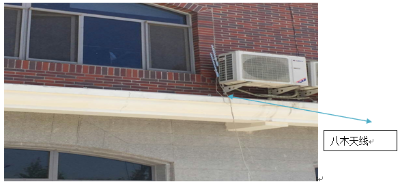

我們攜帶設備來到小區側門，發現該處GSM頻段同樣異常，轉動定向天線指向某一房間時信號明顯變強，發現1個八木天線，見圖6。詢問保安人員得知該天線接到地下室，用于信號放大。

圖 6

至此，我們已經使用IDA2快速發現3個GSM干擾信號源。

2、測試時間：2015年5月20日

測試地點：廊坊市長途汽車站及看守所

  5月20日我們一行攜帶IDA2干擾定向分析儀來到長途汽車站附近GSM基站下方工商銀行儲蓄所門口，打開測試設備對所關注的G網頻段進行掃描，頻譜正常無異常信號。考慮到后臺判斷干擾等級和相鄰小區受干擾情況，我們決定由代維公司的劉工使用IDA2干擾定向分析儀進行干擾信號查找，以驗證該設備的便用性。劉工攜帶IDA2前往長途汽車站方向，在長途汽車站出入口進行360度掃描測試，發現兩個方向（近180度）均有頻譜抬升現象，初步懷疑可能有多個干擾源存在，經過商量決定先進入長途車站查找，我們攜帶IDA2快速行進，隨著我們靠近車站辦公區，信號開始明顯變強，但當我們來到辦公區門口，信號又變弱，轉動定向天線發現辦公區側面信號較強，說明干擾源不在辦公區內。我們轉到辦公樓側面，頻譜整體開始提升，本底達到-90dBm，說明我們離干擾源已經比較近了。劉工邊走邊轉動定向天線，快速指向汽車站外一處房頂，見圖７，指向該處時信號抬升非常明顯，可以達到-70dBm左右，見圖８，說明此處為干擾源之一。

圖７

圖8

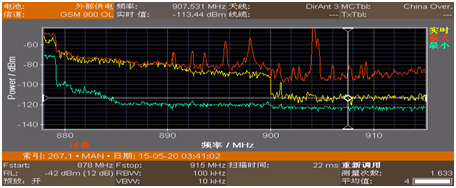

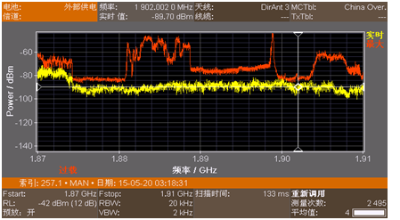

我們開車來到廊坊看守所附近，這片區域干擾等級高，懷疑有信號屏蔽器存在，我們利用IDA2干擾定向分析儀對2G/3G/4G信號分別進行掃描監測，當定向天線指向看守所時信號明顯變強，而指向其他方向時3G/4G本底可以降低20dB，見圖9。而2G信號在指向看守所對面某小區時同樣有抬尾現象，見圖10，估計和長途汽車站情況一樣，需進一步詳查。圖11、12為4G、3G頻段被干擾情況。

圖9

圖 10

圖114G信號被干擾

圖12 3G信號被干擾

通過此次干擾排查工作，我們共計發現干擾問題5個，分別干擾了2G、3G、4G信號。由于IDA2是一款專業的干擾查找設備，具有重量輕、體積小、攜帶方便等特點，特別是具有較高的靈敏度（-167dBm/Hz）、電池熱插拔功能以及強光顯示功能非常適合長時間野外測試工作，而其所具有的智能測向功能配合精準的測向天線更是將干擾查找工作提升一個檔次。其操作的便利性更是讓初次接觸該儀表的技術人員快速上手，迅速找到干擾信號。
